?治理燃煤效果显著，蓝天保卫攻坚战还得继续
清华大学教授、大气重污染成因与治理攻关项目北京市跟踪研究工作组组长王书肖对此次雾霾、沙尘同来现象研究表示，2013年至2017年，PM2.5中主要组分已经发生变化，来自燃煤的硫酸盐和氯离子下降幅度达到52%，可见燃煤治理效果尤为突出，尤其是2017年的“煤改电”“煤改气”政策，控制效果非常明显。
2018年3月21日，为全力做好2018年大气污染防治工作，进一步改善空气质量，打好蓝天保卫战，北京市印发实施了《北京市蓝天保卫战2018年行动计划》，力争北京市2018年细颗粒物（PM2.5）年均浓度持续下降。
?庆东纳碧安冷凝技术强助力

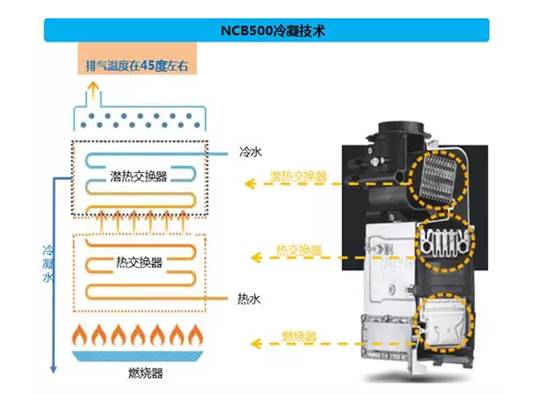

凝结庆东纳碧安三十年冷凝技术精华，能效值高达107%的新一代冷凝壁挂炉NCB 500，拥有环保型ECO全预混燃烧器，可保证充分燃烧，为家庭明装系统节省超过20%的燃气费用（相比普通燃气壁挂炉）并实现低氮排放（NOx24mg/kwh），满足5级最高级氮氧化物排放标准。

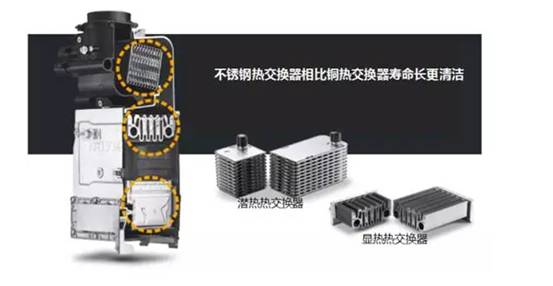

?此外，NCB 500冷凝壁挂炉还能为全家人提供全年365天，全天24小时舒适干净的生活热水，其不锈钢热交换器的使用寿命是铜制热交换器3.8—4.5倍，不仅传热性能好、耐腐蚀、还可避免水质二次污染，是真正结合绿色与环保的壁挂炉，以及助力国家打赢蓝天保卫攻坚战的一大利器。
?目前，空气质量距离国家标准和市民期盼仍有较大差距，大气污染防治工作是一个长期性、艰巨性和复杂性的过程，庆东纳碧安将时刻站在环保事业的高度，以高效能、低排放、高科技产品引领消费者获取环保采暖新体验，打造健康舒适生活家。
人努力，天帮忙，好空气，科技创！
]]>显然，这些原因可直接归咎为基于工业化商品生产的经济模式的某些系统效应，而在最近几年，这种现象经历了全球扩散而涉及到很多人口稠密的国家，以至于在短时间内被认定为仍处于发展中。因此，迅速朝着环境可持续并在全球层面上向另一种不同经济模式过渡的前景仍是极其遥远的。假如全球变暖的根源是自然原因而且都得到一一证实的话，凭我们掌握的技术，即便是最先进的技术，仍不太可能在短时间内阻止全球变暖效应。
尽管目前的认识如此，但是，仍然需要精选目前商品生产活动中所用的能源，力求遏制可能控制的环境失衡因素的作用。这就需要采取一些必然措施来控制涉及工业化国家的行动，譬如减少产生温室气体排放的能源消耗。然而，保护我们星球的主要力量应来自那些国民正逐渐赞成或享受着类似于西方国家福利条件一样的国家。
就是说，最先进的知识和技术，例如以国土规划和能源管理而论，不可能将这一部分独特的财富，原封不动地留给地球上的人们。在这种背景下，推出了由丹麦建筑中心赞助的并与格陵兰政府当局紧密合作的多学科研究项目“未来的格陵兰”。
选择格陵兰的理由
虽然处于北半球最高纬度的位置，但这个北美大陆上的大岛却表现出发展中国家的许多特点。然而这个潜在的巨大宝库却面临着独特的人口和气候形势：人口主要沿海岸聚居在南方和西南方，沐浴在来自北美大陆的和风中。冬季，北方和内陆地区的气温低于-60℃。
因此，格陵兰实际上是一个人烟稀少且大部分地区不宜居住的国家，缺少基础设施和显著的经济活动，但是却蕴藏着巨量的天然战略资源。并且该地区正位列全球变暖诱发的最揪心现象的中心之一，北极冰盖的融化极快地加速了全球区域的变暖。
除了特殊的气候条件和人口条件以外，同时考虑到因矿产资源而致使当地新兴民主政治发展过快而面临的风险，迄今所述的架构可能比较容易适应于发展中国家。本质上的区别在于格陵兰基于一系列项目方案来增加人均收入，已经制定了社会经济发展计划。其中包括采用可持续方式专门培植当地资源的项目（设计：TNT Nuuk, Elki?r+Ebbeskov Architects），从城市居住区的认证开始做起，目标是实现一种开放的、自觉的新民族文化。在格陵兰，维持现状是不可选的做法。
建筑形式
北极地区的住宅建筑首先应当保护居民免受严寒（在首府努克，1月份平均温度为-10.5℃，7月份平均温度为7.7℃）和恶劣天气（大雪、强风、水密和气密）的影响，而且还在劳动力不足、建筑工具容易找到的情况下，无需使用重型设备就能够在短时间内建成。因此，建筑构件应该轻量化，而且易于运输和搬运。
因有可能在地面上的架空结构上施工，极大地便利了工地作业。利用钢支撑支柱结构和木板铺面构成通道和平台，从而形成了住宅建造的第一阶段，在此基础上能够布置居住、建造及适当隔离所必需的技术系统（饮用水管网、排水管网、电路系统等）。
建筑构件（结构骨架、一层和二层外壳包覆等）的种类有所限制，但是构件都是按照模块化原则设计，以便可以实现多种不同的组合：独栋住宅，双拼住宅，联排住宅，组团住宅，带共享空间的共同住宅等等。承重结构完全由预制木件构成，构成主骨架的网格桁架（间距210mm），由叠梁构成的水平结构（断面410x50mm）及多层防水饰面板。
包覆外壳为两个倾斜45°的坡面，构成一个棚屋状屋顶：由透光度不同的叠合聚碳酸酯板（厚度2.5mm）和太阳能集热系统构成，全部支撑在木头横梁（100x50mm）上；在屋顶上沿着坡面设置开启式或固定式双层玻璃的天窗和窗户。在一层外壳与二层外壳之间形成了很大的空隙，于是，便形成了具有恒温状态的缓冲空间（冬季平均温度10~15℃），等于给房屋穿上了厚厚的棉衣，故可在室内开展各种家居活动。
按照斯堪的内维亚居住传统，住宅居室全由木材预制或按需求单独制作的平行六面体构成。这些房间的paqibiq相互可以叠置和衔接，并按公寓的基本功能配备和布置：厨房和餐厅，起居室和卧室，洗手间，储藏室和水暖电间等等。这些paqibiq构件是按照在严酷的北极冬季提供最大限度的保护并延长北极夏季的自然照明时段而设计的。Paqibiq构件借助用海藻制品形成的隔热层获得合适的保温，还能从一层外壳中突出，以作为入口或在厨房与水暖电间之间留出几间房间，可以直接眺望外界。
虽然气候严酷，但是建筑物的热质量小、双层外壳的高保温性能和空调房间的大小有利于最大限度地降低供暖需求。设备系统极其简单，而且全部立足于可再生能源：
— 光伏组件。在整个夏季，光伏组件会将多余的电力供给电网，其作用对于满足北极长夜期间的用电需求是至关重要的；
— 一台热泵，由深埋150～200m的地热探头供给热能。 该泵向 paqibiq 房间内的辐射地板供热并生产卫浴热水；
— 一台配备余热回收的通风装置。
城市互联
外部地区的来访和岛内各处的联系构成了格陵兰国家发展必需的前提条件。海冰区域的减小和北极航线的经济便利，使得格陵兰成为了北极地带广袤区域之间旅游交通发展和商务往来的潜在中心之一。
2007年已经实现了大西洋与太平洋之间开辟大型商船西北航线的可能。此航线由南向北连接港口城市鹿特丹和上海，只需航行16,000km, 而不是现在至少20,000km，既不需经苏伊士运河，也不需走巴拿马运河。现在洲际空中航线只连接到康克鲁斯瓦格（Kangerlussuaq）机场，距离首府努克约300km，多半将优先开发欧洲至北美的贴着北极圈飞行的东西直达航线。旅游的潜力值得关注：如今每年约有16%的旅游者，大约80,000人中途在附近的冰岛停留度假 。

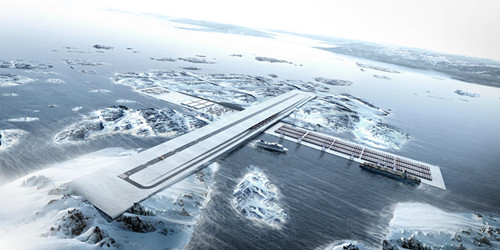

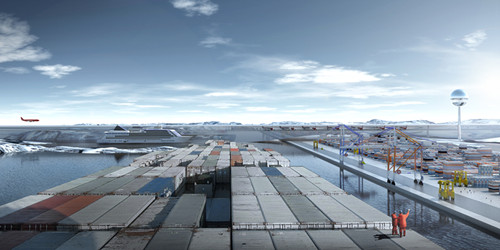

未来运输网的主要枢纽将建在努克（约15,000人口）附近Angisunnguaq岛上的新联运站。这个所谓的机场加港口项目（设计：Bjarke Ingels 集团；Tegnestuen Nuuk）将由一个洲际机场和一个码头港口组成，配备旅客和货物输送设备。将最大限度地利用投资、基础设施组织和项目设计理念这三个方面实行密切整合。
这两个与世界其它地方进行运输交换的系统的终端站可以用符号在平面图中简单表明。港口码头位于低标高位置，主要针对商业物流，有几个集装箱码垛区，旁边有一个工业品区，用于货物处理并通过当地运输公司收集和分发货物。
一幢巨大的直线型大厦通过一条18km长的道路连接大陆，横越货物码头：在其内部设置全部港口和机场服务设施。这个未来派的洲际运输枢纽是按照除供飞机起降以外，还允许沿其各个立面靠泊大型邮轮设计的。飞机跑道设在屋顶上，其坡道允许飞机向位于南面中央的机库移动，那里还建有指挥塔。
说到这个机场加港口的项目，除了纯粹的基础设施之外，还涉及巨大的规模，因而是一个预示着能够恢复一个小城市典型的经济、社会和文化关系质量的综合布局模式，其本质优势是可将这种“交流和联系的地方”留在酷烈天气下受保护地区的内部。
空间认知
随着全球社会经济在格陵兰的动态发展和传播，又在实际中发现了令人惊异的情况：从古前至今，领土、气候和环境都迫使当地居民过一种游牧生活，且丹麦的殖民化也呈现出短时期迁移特点，而矿藏资源的开发及工业时代的到来又进一步地引入了内部迁移现象。
总之：人口流动和迁移至今仍是格陵兰固有的一种文化。这个国家未来的发展很大程度上不仅取决于对移民有无吸引力，而且还特别取决于对当地一代代新人有无吸引力。
伊卢利萨特（Llulissat）的情况就是一个典型：这是一个市镇，有居民4,500多人，多数人是在 Disko 岛上铁矿关闭时迁移过来的。这个小镇的经济情况相当薄弱，仅仅靠着夏季邮轮过境才能获得可观的收益，而现在已被选为一系列重视现有社会、文化和生产资源协同作用的典型改革实施地，其目的是按照符合经济学和生态保护观点的可持续发展方式，形成若干个当地综合社区与旅游者之间交会和交流的场所。
总体规划（设计：KITAA Arkitekter，David Garcia Studio，Henning Larsen Architects）规定了建造四大建筑。位于学校附近的文化中心是一个多用途场所，那里可以聚会，有展示空间和一座图书馆，还有接待年迈居民的寓所，目的是促进代际共享快乐。
在港口附近建起了港口市场，用以满足居民、旅游者的需求。为了应对长期缺少居住者和方便雇佣捕鱼的季节工居留，在该区域还考虑建设一处居住区。
相反，北极中心却确定为要与学生迁移现象作斗争，这种现象减少了这个极地国家的最好资源。这是一个配备了最先进信息技术装备的培训中心，可供高中生和大学生远程学习。除了专供新的冰川学科的活动场所以外，中心内部另外设有联合国教科文组织的办公室和旅游者信息中心。
体育广场是一个供传统比赛的露天场地：狩猎，雪橇比赛，钓鱼，溜冰等，这些运动使得各种年龄的居民都会在严酷的气候条件下参与其中。广场位于在市中心，沿一条主干道的两旁建起了不少运动设施，其中有一座多功能健身房，还有一个足球场，并配备了冬季场地保护设施。
衣健光华东建筑设计研究总院 机电技术研究与发展中心
高级工程师
Yi Jianguang
East China Architectural Design&Research Institute
Mechanical & Electric Technology Research and Development Center
Senior Engineer
发电余热在建筑区域供能系统中的利用
The usage of the exhaust heat from generator set in building regional energy supply
发电余热利用的意义?
发电余热利用的优势在于提高一次能源综合利用效率，符合国家的能源战略和节能目标。燃气等一次能源通过发电机组可产生30%~40%的电能（高品位能源），如果再利用发电余热可产生50%左右的热能（低品位能源），因此通过利用发电余热实现一次能源的梯级利用，其综合利用效率高于燃气发电和燃气供热系统。目前燃气冷、热、电联供系统是区域供能系统中利用发电余热的主要方式，联供系统所使用的发电机组发电效率较高，经余热回收利用后，年平均能源综合利用率一般在70%~85%。
发电余热的种类
区域供能系统中常用的原动机形式为内燃机。根据国际知名的内燃机生产厂家的技术资料，内燃机余热主要有烟气、高温缸套水、低温缸套水三部分。
内燃机的排烟温度通常为350~450℃，大约占内燃机可利用余热总量的50%~60%，是可利用的中高温热源。
高温缸套水主要冷却润滑油、缸套和第一级中冷器等，高温缸套水出口温度一般为90~95℃，进水温度一般为74~80℃，大约占内燃机可利用余热总量的40%~50%，是可利用的低温热源。
低温缸套水主要冷却第二级润滑油和第二级中冷器等低温设备，低温缸套水出口温度一般为40~70℃，进水温度一般为34~60℃。温度较低，流量较小，总热量较少，一般不予利用；当出水温度较高，技术经济比较合适时可考虑利用。
发电余热利用设备
按照余热利用方式，余热利用设备可分为两大类：一类是只考虑余热回收的数量而不考虑余热的品质的换热设备，包括板式换热器和余热锅炉。一类是既考虑余热回收的数量又考虑其品质的装置，吸收式制冷机、有机朗肯循环发电装置、吸收式热泵等。在区域供能系统中常用的余热回收设备包括板式换热器、余热锅炉和吸收式制冷机。
换热器是最简单、高效的余热利用形式，有水-水换热器、烟气-水换热器等。温度65℃以上的缸套水可通过换热器加热生活热水和采暖热水，这部分余热回收利用的成本较低。
余热锅炉是一个利用烟气余热生产高压、中压或低压蒸汽或热水的换热器，经余热锅炉换热后的蒸汽或水可再利用其他设备进行不同能源形式转换。余热锅炉一般对热源无明确的要求，但其生产的蒸汽或水的参数和量受限于热源的参数和量。
吸收式制冷机是以热能为动力、以二元溶液为工质的设备，由发生器、吸收器、冷凝器和蒸发器组成。吸收式制冷机组根据热源方式不同又分为烟气型和热水型制冷机组，根据提供的空调水种类分为单冷型和冷热水型吸收式制冷机组。在余热利用中，不同类型的吸收式制冷设备对热源要求如下：（1）烟气型吸收式制冷机的热源要求: 烟气温度≥250℃。（2）热水型吸收式制冷机的热源要求: 热水温度≥90℃。
一般余热锅炉和吸收式制冷机可将发电机组的排烟温度降至120℃，内燃机缸套水温度降至90℃时仍可通过吸收式冷温水机制冷，保证回收利用。
发电余热利用的形式
余热利用的形式应根据项目的负荷情况和原动机余热参数，经技术经济比较后确定。余热利用可采用下列形式：
（1）原动机余热可经余热锅炉或换热器产生蒸汽或热水，蒸汽、热水可直接利用也可进入吸收式冷（温）水机供冷、供热；
（2）原动机余热可直接进入余热吸收式冷（温）水机供冷、供热；
（3）原动机各部分余热可分别利用，烟气可进入余热吸收式冷（温）水机供冷、供热；冷却水可进入换热器供热水；
（4）余热利用可采用热泵机组以及设置蓄热（冷）装置。利用热泵机组等形式吸收低温热水及烟气冷凝水热量，进一步深度利用低温余热，提高余热利用率。采用蓄热（冷）装置可以平衡冷热负荷的不均匀性，充分利用低谷电，降低运行成本。 ]]>

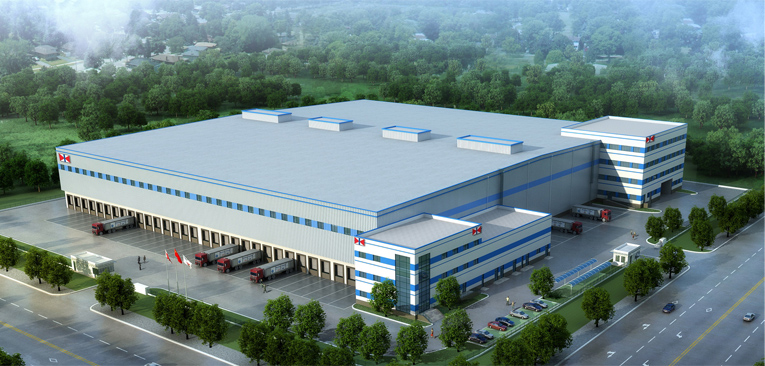

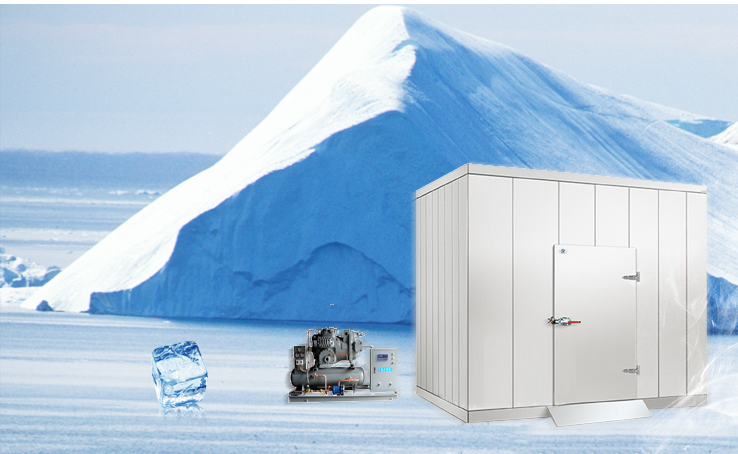

冷库建设增速减缓
截止2015年底，全国31个省市自治区共有冷库超过10万座，冷藏总量约为3640万吨，同比增11.2%，其中新增冷库容量近370万吨，增速较前两年相比有所放缓。从2011年至2015年间，我国冷库行业以12.12%的年均增速高速发展。
华东、西部地区冷库增长迅速
我国冷库主要集中在华东地区，华东地区现有的冷库容量占到了近全国总容量2/5。西北地区冷库分布也比较广泛，华北和华中地区冷库拥有量相差不大。东北地区目前拥有的冷库容量较少，市场发展前景广阔。2015年以河北为代表的华北地区冷库库容增幅最大，其次是西南地区，华东地区仍是增量最多的地区。
我国的生鲜食品生产具有地域性特点，对低温冷藏产品的需求也具有地域性的特点，因此冷库的地域性特点也比较明显，主要集中在东部沿海地区、环渤海经济区、华中两湖地区等。同时，随着“一带一路”的建设，沿途地区冷库增长较为迅速。
肉类库、果蔬库冷库发展加快
冷库按照储藏物分类分为：水产库、肉类库、果蔬库和其他库。肉类库一直占据着我国冷库最大的市场份额，其次是果蔬库和水产库。
我国鲜活农产品通过冷链流通的比例偏低。经过近几年的快速发展我国鲜活农产品冷链流通的比例已经不断提升，但是仍旧远低于欧美发达国家水平（欧、美、加、日等发达国家肉禽冷链流通率已经达到100%，蔬菜、水果冷链流通率也达95%以上），大部分生鲜农产品仍在常温下流通。近几年在国家和各地方政府的支持下果蔬库的库容呈现高速增长，2015年果蔬类冷库结构占比已经略超过水产类。
冷链物流企业的快速发展和线上市场的不断推广带动综合冷库发展。第三方物流企业进行战略合作与资源整合，建立国际先进的冷链设施和管理体系，积极拓展冷链物流业务；食品生产企业加快物流业务与资产重组，组建独立核算的冷链物流公司；大型连锁超市完善终端销售环节的冷链管理，加快发展生鲜食品配送。综合冷库在国外是较为普遍的一种冷藏经营方式，即建设公共冷库，使用者采用租赁的方式，综合冷库的经营发展可有效节约成本，是我国冷库未来发展的必然趋势。
政策推动冷库发展
从2015年的政策来看，不管是国家层面还是地方政府，从国家政策推动、国家标准规范到地方政府的补贴，都出台了一系列政策促进冷链物流市场的发展。作为冷链行业的整体风向标，未来冷库市场定会进一步发展。
历年的中央一号文件都会提出关注生鲜产品物流运输的问题，2016年也并不例外。在2016年的一号文件中，首次明确了快递与电商下乡。除此之外，一号文件还表示要完善农产品冷链物流体系，开展冷链标准化示范等工作。
节能、环保型冷库是未来趋势
在国家发改委、商务部、工信部等十部委联合发布《关于加强物流短板建设促进有效投资和居民消费的若干意见》中重点任务提出，支持集预冷、加工、冷藏、配送、追溯等功能于一体的农产品产地集配中心建设，鼓励企业构建覆盖主产区的产地集配体系和重要农产品追溯体系，提升产地预冷处理能力。鼓励建设节能环保型冷库或对老旧冷库进行技术改造，提高冷库安全、环保、节能水平。支持农产品流通企业建设具有储存、分拣、加工、包装、配送、追溯等功能的低温加工配送中心，开展农产品冷链流通标准化示范，提升农产品冷链物流水平。
而从环保方面来说，新型环保冷媒的使用是主要方向。在大型冷库中氨制冷剂的使用会越来越多，CO2冷媒的使用现在才刚刚起步，但随着压缩机企业的研究与推广，使用比例会逐步提高。CO2/NH3复叠低温机组的使用也会逐步增加。
目前，我国冷链物流及冷库行业处于成长阶段。虽然在整体大环境下，2015年增速虽然有所减缓，相对于其他行业已经算是不错。预估2016年以及未来五年，我国冷库行业仍将保持稳定增长，冷库库容规模继续扩大，增速随着基数增高、行业逐步进入成熟发展期等因素影响趋于收窄。而在国家对冷链物流发展的政策支持下，随着冷链市场的不断发展，冷库市场必将稳步前行，潜力依旧巨大。
出现这样情况的原因与很多因素相关，诸如在建筑周期中引入了新的污染产物，设计中对适合的技术方案缺乏注意，因对降低建筑能耗采取的某些措施而减少了换气，设计人员不够注重建筑卫生问题，人们因不同的生活方式而容易忽略规定的清洁作业，以及大量使用会增加污染负荷的化学品。所有这些因素促使在建筑物的内部产生了空气污染问题。
对于内源性污染物质来说（它们产生于环境内部），我们应该着重考虑，同时还须关注大气污染现象，这种现象在许多城市区域远超出安全上限且在短时期内难以抑制，而这类污染物质通过自然渗透（或因管理不善的换气和过滤过程）渗入封闭的房间。
于是，在典型的污染物之外，如生物性污染物（霉菌、细菌、真菌等），如今还要加上化学性污染物（一氧化碳、二氧化碳、一氧化氮、二氧化氮、各种酸酐、甲烷、硫酸盐、挥发性有机化合物、臭氧、苯等）以及其它物理性污染物（氡气、天然和人造电磁场）。
最终的结果是在建筑物的内部形成了新旧污染物的混合物，因而造成了对个人健康的暂时性或永久性损害，包括从过敏现象加剧引起的不适感，到各种形式的肿瘤疾病。
应关注在办公室内还会出现大楼病综合征那种特殊的病理形式，目前似乎还没有将此认定为一种特殊风险，但是可以确定这是各种物理、化学、生物和心理因素的综合效应所致。
户外污染物质
大气污染尽管有各种复杂情况，但是却能辨认出确切存在的基本介质：颗粒物。
大气颗粒物是固体颗粒物和液体颗粒物的组合体，具有各种各样物理、化学、几何和形态特点，通常是由粉尘粒子、烟气粒子和液体物质微滴构成的形态，在技术术语上称为气溶胶：实际上，就是颗粒物的组合体，即尺寸相对很小的固体和液体的粒子分散在空气之中。
气溶胶的最简单的形态定义为悬浮在空气中的固体颗粒或液体颗粒的集合体，而特殊术语PM（颗粒物，即微小颗粒）确定为这类混合物的微小颗粒组合。所谓大气颗粒物是指微小颗粒的动态集合体（不包括水），在足够长的时间内分散在大气中遭受弥散和输送的现象。
PM10是表示颗粒物分级的一种分式，即颗粒物的空气动力直径（由空气匀速输送的、密度为1g/cm3的假设球体的直径）等于或小于10μm。这类颗粒物由符合标准(UNI EN12341/2001)规定的效率稳定的选择系统所收集，其中的50%为空气动力直径10μm的颗粒。对于PM2.5，可作类似的定义(UNI EN14907/2005)。
限值
以上所述的颗粒物就是指户外空气中所含的固体或液体颗粒物的总量。即使在目前，为了保护人体健康，大部分户外空气状况指针仍只规定了PM10的浓度值，但是，有理由考虑很多颗粒物远小于10μm。
2008年的欧洲空气质量指令对PM10和PM2.5浓度值规定了日限值和年限值。PM10浓度的日限值等于50μg/m3，一年中不得超过35日。浓度值50μg/m3平均相当于涵盖目前欧洲PM10日浓度实测次数的90.4%（表1）。
表1：对于外界空气中PM10/PM2.5的浓度限值
| 污染物 | 时间 | 限值 |
| PM10 |
天 | 50μg/m3——一年里允许超标限制为最多35天 |
| 年 | 40μg/m3——年均 | |
| PM2.5 | 年 | 25μg/m3——年均 |
资料来源：2008年欧盟指令50
世界卫生组织的《空气质量指针》对PM10/PM2.5规定了更严格的限值，而将年限值降低为20/10 μg/m3。表2中列出了欧洲地区每日暴露于浓度值超过规定的污染物之下的百分率人数。
表2：欧洲城市人口比例受到欧盟和WHO（2011—2013年）以外的国家阙值限值的不同污染程度
| 物质 污染物 |
阙值和欧盟参考文献 | 暴露（%） | 阙值和世界卫生组织参考文献 | 暴露（%） |
| PM2.5 | 年（25） | 9-14 | 年（10） | 87-93 |
| PM10 | 天（50） | 17-30 | 天（20） | 61-83 |
| O3 | 8小时（120） | 14-15 | 8小时（100） | 97-98 |
| NO2 | 年（40） | 8-12 | 年（40） | 8-12 |
| BaP | 年（1ng/m3） | 25-28 | 年（RL,0.12ng/m3） | 85-91 |
| SO2 | 天（125） | <1 | 天（20） | 36-37 |
资料来源：2015年欧洲空气质量
有害影响
大气颗粒物对环境有显著的影响，包括对气候、视野、水体和土壤的污染、建筑物以及一切生物的健康。尤其是对人类可能的影响引起了很大的担忧和关注，于是，了解它以什么模式影响人体器官进而改变人体器官的正常平衡，是至关紧要的。特别是微细颗粒物有可能侵入呼吸气管的深部。因此，知道侵入人体器官的有哪些颗粒物及其数量，能够深入到什么深度以及可能携带什么类别的污染物质，是非常重要的。譬如，颗粒物的毒性有可能因为吸收多环芳烃（PAH）那样的气体物质和重金属的能力而增强，而其中有些还是强烈的致癌介质。
户外空气分级
欧洲标准EN 13779规定了室内的舒适健康条件，并规定了为室内空气达到良好的质量而对户外空气实施必要的过滤。
户外空气分为三级，ODA 1评价为空气质量清洁，而ODA 3表示气态污染物和颗粒物的浓度较高。
大部分户外空气状况指针只规定了PM10的浓度值，然而，对于气态污染物，规定了CO2、CO、NO2、SO2 和VOC的浓度。表3中列出了各种污染物的平均浓度水平。
表3：污染物和室外空气质量分类的平均浓度。
| 环境 | 浓度水平 | 室外空气类别 | ||||
| CO2（ppm） | CO（mg/m3） | NO2（μg/m3） | SO2（μg/m3） | PM10（μg/m3） | ||
| 农村 | 350 | <1 | 5-35 | <5 | <20 | ODA1 |
| 乡镇 | 400 | 1-3 | 15-40 | 5-15 | 10-30 | ODA2 |
| 大都会 | 450 | 2-6 | 30-80 | 10-50 | 20-50 | ODA3 |
由表3可容易看出，欧洲大部分城市的典型户外空气情况（即PM10的正常浓度水平<50μg/m3）与户外空气最差级别（ODA 3）是一致的。
室内空气质量规定为IDA 4（最低）~IDA 1（最高）。即使有所争论，确定室内空气质量的最常用方法之一仍然是测定CO2浓度水平。表4中列出了区分室内空气质量的CO2浓度的典型值。
表4：室内空气质量等级。
| 空气质量等级 | 对应 UNI EN 13779:2008 | 内外空气之间的空气中CO2浓度差（PPM） |
| 高 | IDA 1 | ≤400 |
| 平均 | IDA 2 | 400-600 |
| 低 | IDA 3 | 601-1000 |
| IDA 4 | >1000 |
但需务必注意，尚无哪一种方法考虑过户外空气携带了气态污染物和颗粒物进入建筑物内所引发的效应。
健康与空气污染
据世界卫生组织最近公布的报告预计，空气污染每年大约造成全球七百万人死亡（实际上，总计每八个死者中有一个死于空气污染）。当然，特别在发展中国家，大约有430万人死于室内空气污染，而这种污染一般源于室内烹调的燃烧过程和炉子烧柴的取暖过程。
此外，此报告还确认了，现在对健康的最大的风险来自于更细的颗粒物（PM2.5）—这些颗粒物中包括了柴油车产生的烟黑和烧柴产生的悬浮颗粒。专家们声称：这些颗粒物主要产自于燃烧过程，其粒径小于人头发丝的1/30，会造成大部分人死亡，因为这些颗粒物会侵入肺部深处，引起呼吸系统发炎，导致心脏和其它重要器官疲劳（图1）。
然而，通常，人们不会单因空气污染而死亡，不过，对于其它疾病来说，空气污染往往会加重病情。正因为影响如此严重 ，以至于世界卫生组织通过其癌症研究机构，宣布空气污染是人类致癌的媒介，同时确认增大了肺癌和膀胱癌的风险。
总之，户外污染物对人体的影响导致了各种各样的副作用，从感觉水平上感知不舒适，直至在健康方面出现严重疾病。为了勾画出暴露于某类污染物（或某个污染物）与健康效应之间存在的因果关系的特征，按照重要性的优先等级，对污染物的类别作了分析。
迄今为止，未对室内空气的PM10和PM2.5浓度值规定最高限值（法定值），因此，需要在执行欧洲指令为户外空气建立的标准（《环境空气质量指令50/2008》）的同时自行修正指标，并将同样数值作为最高限值用于评价室内空气。
根据这种理由，用于过滤户外空气的过滤器的等级必须能够满足最低限值50μg/m3，依靠这样的过滤器将具有这种最高PM10浓度的户外空气引入室内。
现在，鉴于各个城市户外空气条件的变动性，很容易猜到，为在某些场合满足50μg/m3的界限，可能会采用F5级过滤器；反之，对于其他情况，则要求更高等级的过滤器（表5）。
表5：室内空气质量——过滤器的建议。
| 室外空气质量等级 | 最终过滤器等级 | |||
| 室内空气质量的等级 | ||||
| IDA1 | IDA2 | IDA3 | IDA4 | |
| ODA1 | F9 | F8 | F7 | F5 |
| ODA2 | F7+F9 | F6+F8 | F5+F7 | F5+F6 |
| ODA3 | F7+GF+F9 | F7+GF+F9 | F5+F7 | F5+F6 |
资料来源：EN 13779
另外，还显示出在人口密度密集的都市区还会遇到更大的问题。由表6可知，F7级过滤段上游不同的PM2.5值明显导致引入室内空气的PM2.5值的变动。
表6：PM2.5通过一个F7等级过滤器之前和之后的浓度值比较。
| 度假胜地 | PM2.5经过过滤器之前 | PM2.5经过过滤器之后 |
| 伦敦 | 24 | 4，5 |
| 巴黎 | 21 | 6，7 |
| 柏林 | 18 | 5，8 |
| 苏黎世 | 15 | 4，8 |
| 哥本哈根 | 11 | 3，5 |
在设计阶段，抽取并引入建筑物的户外空气的PM10的浓度值，可以从意大利境内设立的空气质量监测站（ARPA）提供的数据资料中找到。
不过，过滤器的性能（滤过效率）应从过滤器试验报告中获取（图2）。颗粒物粒径的空间分布可利用Junge分布图估测。
于是，利用这些信息可以计算不同等级滤过效率过滤段下游的PM10浓度值。所报道的例子涉及斯德哥尔摩，在那里测得户外空气的PM10浓度值为109μg/m3。试验重复了不同等级过滤器下游的不同值（图3）。
在该例中，按过滤器等级F6/MERV 12推断，足以满足50μg/m3的阈值要求。
然而，若要更精确的分析，必须考虑一部分户外空气有可能从不同孔道（大门、门窗、缝隙）渗入建筑物内，因而不可能获得过滤处理，只有回风才会受到过滤。因此，根据实际情况估计，因建筑物内外的压力差（负压），刮风和温度差，导致建筑物内至少有20-30%的户外空气未经过过滤过程。
考虑到这些情况，室内PM10的实际浓度值会增大，于是，要求采用高等级的过滤器产品。
在实例中，可以看到为满足室内空气质量要求，需要采用F7/MERV 13级取代先前考虑的F6/MERV 12级（图4）。这些考虑即正确选择需要的过滤器等级很重要，因为实际上F7级的年平均能耗大约是一个F6级的两倍（3500：1700kWh/a）。
喜德瑞集团是一家全球领先的供暖与生活热水系统产品研发者、制造商与经销商，一直以“绿色节能，全球同步”作为喜德瑞产品的宗旨。
作为全球最大的供暖产品生产企业之一，喜德瑞集团在全欧洲员工约6300多人，有超过300名研发人员工作在8个顶级的国家研发中心，每年的产品研发投资超过3000万欧元用于现有产品的改进、升级及新产品的研发，每年的销售总额超过16亿欧元。喜德瑞销售遍及70多个国家。产品主要覆盖太阳能集热器和热泵，提供小型热电联产、壁挂炉、落地炉、可再生能源产品、热水器、相关产品及服务与配件，成就了一个以创新产品和周到服务为客户提供广泛解决方案的世界级供暖企业。
喜德瑞中国喜德瑞集团旗下拥有20多个著名品牌，享誉全球，其中BAXI(八喜)、德地氏（De Dietrich）、厦贝（CHAPPEE）、伯爵（BR?TJE），作为喜德瑞集团在中国地区主力推广的几大品牌，更是处于供暖行业领先的地位。品牌定位分别如下：
八喜是具有英国百年历史的传统品牌，其影响最广，渠道最丰富，销量最高。同时也是喜德瑞在全球最大的品牌，主要偏重民用供暖方面。在中国的定位为“Perfect”- 最完美的解决方案，其完美并非单纯指价位，但却是最贴近中国消费者的中高端品牌。
厦贝是拥有百年历史的法国品牌，在中国有接近10-20几年的发展，从最早以进口方式引进中国发展到现在，主要定位于民用市场的中端产品。厦贝的定位-“affordable”，即适销对路，堪称性价比之王。
德地氏是全球供暖行业品牌历史最悠久的，具有三百年历史的法国品牌。无论是德地氏家族的历史，还是其产品均在业内有重要的影响力，这也是喜德瑞品牌中唯一一个民商兼用的供暖品牌。
纯德系伯爵是中国2013年正式推出的行业内最高端的品牌。伯爵主打冷凝，其定位是民用冷凝壁挂炉标杆。在引进的三年时间里，已经占领了南方供暖市场（主要是零售市场），并且得到行业内权威的、优质的系统集成商与代理商的认可。
2015年喜德瑞力推伯爵品牌，作为纯德系高端品牌，伯爵具备时下市场最热的“冷凝式”主流技术，加强了其在高端领域的推广，形成了伯爵高端全系列锅炉产品销售渠道。
通过四种品牌打组合拳的方式进行整体品牌的推广，多品牌操作成为喜德瑞的优势，确保喜德瑞在每个市场都能找到合适的合作伙伴，使得渠道与客户资源多元化。
自1998年喜德瑞热能集团将全球化的触角蔓延到中国以来，深耕中国市场，于2012年开始相继在无锡、乌鲁木齐、西安、武汉、成都成立了五个办事处，进一步深化完善了喜德瑞中国的市场布局。喜德瑞扎根中国，坚持将百年工艺和技术革新科学结合，并借助强大的研发实力，致力于产品技术的创新，竭力开发可持续能源，以绿色供暖产品为中国用户提供智能型供暖解决方案，引领绿色未来。
2015年喜德瑞继续在品牌推广方面发力，举办了“暖男活动”、“喜德瑞中国第四届高峰论坛”、“中国好门店”等活动，凭借专业的态度及新颖的构思对业内产生了重要影响。本刊记者对喜德瑞中国区总裁谢新天先生进行了特别专访，进一步了解喜德瑞的动态。
2015年贵司在国内市场整体发展情况如何？与去年相比，在市场布局方面有何侧重与调整？
“今年市场整体经济大环境不佳，市场压力大，整体下滑在10%~15%。我们的业绩与去年年底基本持平，相较其他同类品牌形势较好。纵观这几年市场发展，可以看出去年国产品牌市场压力大，而今年进口品牌的市场压力也变大了。总体来讲，我们今年的发展还是很不错，毕竟依然在获取稳定的市场份额。相比去年整个市场容量正在萎缩，市场处于萎缩状态，但我相信这是暂时的，这和整个国家的经济环境有关，相比其他行业，供暖行业市场下滑相对较小。”
“2014年我们主推德地氏系列产品，走民用路线。2015年我们力推纯德系伯爵高端系列，作为以冷凝式技术为主流的锅炉产品在市场绿色节能大环境及需求下已被广泛关注和购买，为我们创造了巨大商业价值。”
在整体环境不太理想的情况下，企业面临的机遇与挑战有哪些？应用互联网+会有哪些新的思路？
“在我看来，市场机遇依然存在，即使整体下滑，对于我们喜德瑞来说依然在获取市场份额。我们在想办法，国家也在想办法，可以预料明年市场就会有慢慢回暖的趋势，同时房地产行业也在加紧步伐，当然壁挂炉行业不光是依靠房地产，国家在宏观方面的调整也是一方面。国家在商用领域、环保行业的改造会创造巨大商机，新的机会出现、潜在市场的开启将为喜德瑞开辟一条崭新的发展之路。”
“锅炉行业是一种传统密集型的产业，依托平台及根本还是在传统行业。当然纵观整体市场大数据分析、同行业发展，应用互联网会带给我们一些新思路， 通过互联网，把商家、用户有机的结合起来，并结合行业、产业的特点，尽力为经销商提供最有力的支持。在我看来，‘互联网+’只是我们营销的一种辅助手段，主要方向还是在传统渠道。企业发展一定是实实在在的，没有捷径可言。”
2015年喜德瑞中国发生了哪些大事件或是取得了哪些重大成就？这些活动对于团队精神有哪些积极的影响？
“从今年开始我们进行了一系列品牌组合宣传活动，譬如年初，我们推出了‘暖男活动’，喜德瑞四大品牌的总监分别为四个品牌形象代言人，力推‘温暖改造家’的主题思想。年后我们进行送温暖回访老客户活动，再次助力‘暖男形象’的推广和品牌活动的宣传。5月ISH展会后至今我们进行了今年最大的一个品牌推广活动，即第一届‘中国好门店’评选，该活动我们用半年时间预热，两个月时间筹备，旨在提升品牌效应，加强对渠道商和消费者的影响力。本次活动全国共1000家喜德瑞门店参与评选，首先海选前一百强，继而100强进20强，然后20个门店进行网上评选，并最终决出8强（每个品牌两强），并在珠海高峰论坛现场角逐冠军。决赛现场邀请了四个品牌总监做评委兼导师，邀请四位行业专家作为顾问导师共同进行评选。此次评选以新颖的比赛形式进行，分为现场抢答题、即兴表演以及现场演讲（同时自制微电影） 三个部分，经过层层选拔、决赛之战，最终决出新疆省代理商库尔勒的‘一阳暖通’为总冠军。此次活动举办的非常成功，其影响力巨大（活动最高曝光率达一千万页面浏览量）、宣传之广也都达到了历史之最，更是聚集了整个行业的关注点。最大程度地调动了员工参与的积极性，加强了喜德瑞与经销商的互动与联系。”
“这些活动很好地提升了员工的热情，在团队建设方面，我一直认为个人的激情很重要，一个人的激情能感染团代，团队会感染代理商，代理商则感染行业。因为热爱这个行业，所以付出，在付出的过程中通过自身的奉献可以真正地影响他人，带动他人。还有一点就是要让员工有一种成就感，比如举办‘中国好门店’评选活动正是让他们体会到自身的成就感、价值感。人的热情和能力一旦被激发，其主观能动性就会被调动起来。由于这个行业本身而言比较单调，所以我一直从自我开始激发这种激情，用激情感染他人！”
国家近年来相关节能政策的陆续出台，节能标准又有了新的要求，这些政策对贵司有什么影响？
“北京新政策出台，其实对外资品牌算是个好消息，因为中国把标准门槛提高之后，和欧洲的ERP排放标准越来越接近了，我们是符合 ERP标准的，所以对我们来讲是利好的消息。其实标准的提高在一定程度上对国产品牌的冲击力比较大。现今冷凝技术是行业发展的必然趋势，是标准下的必然存在，而我们伯爵品牌最核心的就是冷凝技术，在商用领域和民用领域应用很广。我们今年开发了一款对于目前冷凝行业来讲最大的冷凝锅炉箱，明年我们会举办一个正式的新品发布会。所以在这方面，我认为中国最新政策站在行业角度讲是一个好事，如果政府在这方面的步伐更快一些，我们也能很好的跟随。”
贵司明年有何发展规划？
“首先明年‘中国好门店’评选活动继续加大力度举办，其他的大型活动还在酝酿当中，整体宣传不会少于今年。其次整体业绩一定要比今年有大的增长。”
“虽然暖通市场压力永远都存在，但今年市场压力较严重。宏观的暖通市场环境很重要，我们会一如既往抓住市场增长点，包括关注国家市场环境趋势。总体来讲，我对国家经济环境很有信心，所以明年的喜德瑞会继续扎实稳步的前行。” ]]>
这个主题无论对于工业界还是市民阶层都非常重要，已经在大学层面由米兰理工大学的能源战略小组进行了研究，本文所阐述的信息均出自这个正式来源。与此同时，将为智能能源理念下一个明确的定义，并确定相应的技术方案，其宗旨就是提出功能分级、效益预测和采纳成本。
定义
就智能能源的理念而言，可以定义为“基于对能源用户电热消费信息的修正而创造形成的专有技术。应用这种知识可以因减少了能源账单费用而为该用户确立竞争优势。”
通过应用下述基本技术方案形成了这种技术理念：
–? 硬件设备。它们能够收集能源消费的数据和信息；
–? 应用软件。它们能够分析并处理收集到的能源数据和信息。
硬件设备构成了智能能源系统：
- 所谓的“量表”，藉此测量能源物质的数量（固态、液态或气态能源数量或电量等），并将此信息传输给特定的分析仪器。这些量表仪器根据所测量的能源类型分类；电表、水表、天然气表、压缩空气表、蒸汽表。
- 传感器，藉此收集那些影响特定分析仪器的能源消费数据的特定物理量信息。这些物理量一般可能为温度、湿度或压力。
- 执行器，藉此能够根据电信号调整特定分析仪器的动作。这类装置受一个类似于微处理器的微型控制器的控制，由后者接受来自系统中心软件的信号并将之转换为调整命令。
在某些场合，工业应用与“楼宇”建筑领域之间存在着技术重合现象（后者包含了住宅及第三产业，基本上包括：银行、超市、酒店、医院、学校、办公楼），而在其他场合，在涉及制造业界和楼宇领域之间存在着纯粹的差别，就像在某些场合，在后者内部，即在住宅和第三产业之间，就像刚才所定义的，也存在着差异）。
分类
当前能采用的智能能源系统的不同结构可基于以下分类：
–? 所用硬件设备的类型；
–? 应用软件保证的功能。
特别是，可以按照图1所示的简图介绍这些方案。
监测系统
就监测系统而言，是指硬件和软件的配置能够感知能源用户的状态。图2所示为这种系统的架构类型，特别是存在两类监测系统：
–? 简单的监测系统；
–? 能源信息系统（EIS）：监测分析系统。
关于第一类（SMS），其功能可通过计量装置（硬件）采集数字信号。软件依照监控能源消费趋势处理数据，完成基础能源分析（譬如，确定系统能耗大的区域）。应用范围既涉及生产过程又涉及一般楼宇领域，包括住宅和第三产业（即一般的“楼宇”领域）。
关于第二类（EIS），则在 SMS 方案的功能基础上再增加能够完成下述更复杂分析的可能性：
– ?与基准理想情况比对（基准）；
– 即使在这种场合，应用范围也是既涉及生产过程即工业领域，也涉及建筑领域（楼宇）。
尤其有意义的是，这类应用立足于可扩展的模块化软件，以监测、预测和优化各能源领域中的用能情况（电力、热能、压缩空气、天然气、其它燃料和水），藉此按照不同的供应成本和生产负荷调整能源需求。
控制系统
关于控制系统，是指利用这种软硬件的配置能够实现：
–? 监测能源使用的倾向（该功能与监测系统相同）；
–? 将所获得的信息与插入控制软件的预定基准值进行比对（也可通过远程实施）；
– 自动执行可能的纠正措施。控制软件向微控制器发送一个信号，以调整执行器的动作，而按照预定的基准值重新调整用户的用能设备。
图3所示为控制系统的典型架构。特别是，有两类控制系统符合我们的目标：
楼宇自动化系统（BAS）：其适用范围基本上就是楼宇，特别是 HVAC 系统（暖通空调）、照明系统和玻璃幕墙；
监控与数据采集（SCADA）：其适用范围基本上就是工业领域（生产过程），特别是以应用电动机和变频器为特点的机器。
监视系统
关于监视系统，是指软硬件的配置同时确保监测分析系统（EIS）和控制系统的功能。特别是，该系统可以：
–? 监测能源使用的倾向（该功能与监测系统相同）；
– ?将所获得的信息与插入监视软件的预定基准值进行比对（也可通过远程实施）；
–? 按照技术经济分析自动执行任何纠正措施。
监视软件预测可能采纳的纠正措施会带来的经济效益，选择较好者而将相关信号发送给微控制器，后者调整执行器，进而调整服务和耗能结构。
图4所示为监视系统的典型架构。特别是，监视系统确定定名为能源管理系统（EMS），其适用范围已延伸至生产过程和楼宇领域。
智能能源系统的发展程度
图5曲线展示了智能能源系统的成熟程度。总的来说，针对工业领域的各种智能能源方案比专用于楼宇能源管理的方案成熟。这一点实质上缘于为满足市场需求而对新产品提出了动态要求，早在2000年初起就出现了这种情况；即工业主体显示出了安装监测和控制能源使用的系统的必要性，促使供应商始终配置最高效的系统。于是，从工业界到民用的不同领域回归了这种技术动态，而且在传感器应用上确实呈现出特别加强的趋向，以至于生产成本相对于所提供的同等机能而言已经大大降低了，且对于应用的重要性来说更是相对负担得起的。
成本与效益
如何能以最现实的方式从经济上评估各种智能能源方案的能源性能，即以可以实现的节能率或用户能源账单总费用的降低比例（电费和能源费）作出这样的评价。
始终可以沿用米兰理工大学的能源战略小组的研究，观察到如何可以根据技术按下述模式从节能角度综合能够达到的数值：
SMS：对于所用应用场合，变动约为3%-7%；
EIS 监测：变动约为3%-9%；
控制：生产过程变动10%-15%；住宅楼宇变动8%-14%；非住宅建筑变动7%-13%。
监视：生产过程变动15%-20%；住宅楼宇变动12%-19%；非住宅建筑变动13%-18%。
在能实现的节能率数据上可比较的变动范围很宽，这是实质上与以下几点相关的事实：
–? 所用硬件构成的性能；
–? 软件效率；
–? 系统用户在利用能源消费信息、降低成本上的意愿和能力。
同一个研究报道了构成智能能源系统的各种硬件构成的平均价格（单位为欧元）：
监测：生产过程350-1,200€；楼宇建筑100-750€；
控制：生产过程700–1,600€；楼宇建筑600–1,350€；
监视：生产过程950–2,200€；楼宇建筑800-1,500€。
根据研究报道，与软件相关的费用直接正比于硬件数量，这些硬件应按照可用下述术语表征的特征管理和变更控制点：可靠性（处理信息数据时发生故障和错误的概率），稳定性（响应预设情况的能力），效率（能够优化利用内存、CPU 等资源的能力），可用性（易于使用），可维护性，可修理性，可执行性（易于变更）。
总之，适用于生产过程的平均许可价位为20,000–150,000€；适用于楼宇建筑的平均许可价格为3,000–70,000€。
应用潜力
上述研究中所评估的节能潜力（在实际中也已延伸为市场潜力，即与采用智能能源方案有关的年平均业务量）说明了意大利通过采用智能能源每年可以节约的能源数量（单位：TWh）。
为了以2015-2020阶段作为基准来评价节能潜力， 考虑下述情况是很有意义的：
–? 理论情境，说明了电厂采用了先前未用的智能能源系统的情况；
–? 采用其它系统替代先前所用的全部监测、控制和监视方案；
–? 考虑到2020年的预测能源需求增加情况；
– 期待情景；这是基于与各个方案相关的可能深入程度，根据该方案的成本效益、技术成熟程度和市场经营人员的感性认识，改善对理论潜力预测的结果。
对节能潜力的预测是针对一系列市场部门，结合技术和管理相似准则，尤其是考虑了以下内容而作出的：
– 工业，即涉及冶金工业、石化工业、建筑业、机械工业、农业、玻璃陶瓷业和造纸业的全部生产过程；
–? 工业建筑，即全部办公楼和开展以上引用工业部门的业务活动的建筑；
– 第三产业，即开展与大规模配售活动（GDO）、私人办学（私立学校）、私营卫生单位（私立医院）、旅馆业（酒店）、银行（银行分支）和办公楼（不包括工业企业的建筑）? 相关的业务活动的建筑；
– 公共行政部门，即全部产权属于当地行政当局的建筑，特别是学校、医院、体育设施、公共办公楼和公共住宅。
根据所考虑的情景和确定的市场部门，在表1中列出了与各种智能能源系统相关的到2020年的期待节能潜力数据（单位 TWh）。
表1 – 预计到2020年节能潜力数据，单位 TWh（来源：能源和战略小组）
| 技术解决方案 | 行业 | 工业建筑 | 第三产业 | 城市化 | 公共管理 |
| 监控系统 | 4,40 | 0,35 | 2,76 | 1,85 | 0,69 |
| 控制系统 | 10,31 | 0,95 | 6,38 | 5,28 | 1,92 |
| 监督系统 | 18,72 | 1,51 | 2,76 | 1,85 | 3,08 |
?
在意大利境内，能效推广之所以受到了限制， 无疑与对能源消费和能采取措施的地区的认识有关。正确地实施能源审计不可能撇开为获得能源使用信息而推行的深入且有文件证明的初步调研，藉此方能够实现有效的干预。这不仅涉及到专家和资深人员的参与，而且也是应用了可靠而高效技术的结果。因此，近年来，在简化和自动化收集和处理有关能源消费和用户特点的信息方面，推出了越来越多的方案。
能源诊断数据的收集
现在，对欧洲标准UNI CEI EN 16247建议的数据收集准则作一概括，不过撇开了技术，只介绍对实施能源诊断有用的方法架构：
– 第1章 ?概述
– 第2章 ?建筑
– 第3章 ?生产过程
– 第4章 ?运输
– 第5章 ?能源审计的职能
基于下述要点收集消费能源的设备数据（表1）
–? 分析范围；
–? 相关的最终用途；
–? 设备装置清单；
–? 测量数据与预测数值比较；
–? 生产设备的运行条件；
–? 维护计划；
– ??楼宇建筑和运输作业的能源消耗。
然后，转入初步能源平衡，需要评估：
–? 能耗数据与能源账单是否一致；
–? 能耗原因；
–? 可调节的因素；
–? 基准消耗水平；
–? 能源性能指标；
–? 特定测量活动。
后续现场活动包括：
–? 采集数据分析；
–? 确定调整因子；
–? 确定能源消费基准；
–? 确定能源性能指标。
通过分析以下信息可以得出结论：
–? 最终用户的能源消费、能源平衡基准；
–? 能源性能指标计算；
–? 确定优化能源性能指标的措施；
–? 增加或替换设备装置；
–? 整合设备的维护和管理；
–? 改变组织 – 信息 –培训；
–? 利用可再生能源；
–? 制定工作计划（预测能源效益、经济效益和环境效益）；
–? 编制工作进度表；
–? 组织能源管理系统，验证采取措施的结果。
你们创建综合型工作室的初衷是什么？
“确切的讲，是灯光引导我们这么做的。我们所在的工作室主要从事照明技术业务，这个专业不仅立足于一个协调的技术基础，而且也需要一种震撼人心的设计思路。因此，起初，对专业人员（工程师和建筑师）作了不同的组合，结果证明极其有效，然后，我们有机会研究出了一种合作方法，尤其是基于很多各行业内的客户所作的评价，而正是这种专业整合代表了我们日常的工作实践。在实际工作中，各个专业职能之间不再出现传统的分隔现象，相反，跨专业合作是工作室业务活动中的正常现象。因此，我们将继续为重要的上市公司和私人企业从事照明技术业务，而且在接受纯设备设计和建筑设计订单上也具有优势。面对所在的市场，相比较当代传统的专业团体，我们的策略无疑是赢标的潜在因素。必要时，会进一步寻找外部人才，譬如在结构工程方面，不过这类措施始终属于总体服务范围。”
你们内部的组织结构如何？
“结构形式上定位为工程公司，整个设计过程涵盖整个工程存续时间的方方面面，从财务融资计划一直到管理维护方案。从经营观点来看，组织了几个不同的部门，每个部门有一位经理主持协调，其主要从事的专业业务为建筑（配一个专业内部设计团队）、照明、电气设备和机械设备，另外还负责项目管理，包括安全、过程和质量控制、工地现场会计及工程监理指导的专门技术。”
在设备业务方面是如何协同的？
“所签合同主要涉及能源方面。从个人来讲，我偏向于采用低温水暖系统，其构成基于冷凝式热水器和四管管网，依我看来，这种方案是当今供暖领域中能够实现最佳节能性能的最佳方案，同时还能满足建筑物内部对舒适、多用途空间的需求。显然，供暖问题不能不涉及电气技术。舒适度结果也与照明质量和音响质量的调节乃至构成建筑物物理性能的方方面面有关。最终，所有这些系统和装置都应能通过电子手段交互通信，即便目前尚未开发出这样一款管理系统。组合这些技能的目的就是想优化在建筑物使用中占大头的管理成本，因而在设计阶段是主要的决策考虑事项。”
这种考量适用的时间范围很宽？
“我们不是为今天设计，而是为明天设计。考虑到化石燃料价格的波动，将经过验证的高效率技术（热电联产）按连续方式利用（冷热电三联产）并增加推广可再生能源（太阳能、风能），未来可以肯定的是空调设备实际上不可避免地还是离不开电力驱动。从节能的观点来讲，这些柔性而高效的系统可能起很重要的作用，不过，譬如在利用地下水或地表水体换热和冷凝场合，从法规标准和排放过程限制过严来看，仍然压力过重。因此，正如太阳能电站那样（我认为这是意大利最适用的方案），看不到立法机构和行政当局明显倾向于优先采用大家都认为应当最强烈激励的创新技术 – 光伏技术。业界可能会说，只有当决策者明白采用新技术不是终结自己时才会迈出这一步，但是，对于节能，说到底，对于拯救地球来说，却是最有效的一步。”
Ruggero Guanella，你离开办公室后做些什么？
“当我离开办公室后，我喜欢做很多事情。运动，特别是足球，仍是我酷爱的体育项目，不定期地踢一踢。我常常去库尔德地区出差，在那里我幸运地遇见了一个男孩，他真是真正的足球天才。另外，因为支持那里一些意大利社团球队，他们能来意大利踢球，他们的球技很吸引我的同事。也正是在那段时间内，我力图在那些地区组建一个足球学校网，致力于加强这项运动的社会影响。同时，我也尽力小规模地资助受战争影响的当地人。”
建筑项目
政府办公楼
这是国际大赛的中奖项目，是为伊拉克教育部在埃尔比勒市（伊拉克库尔德地区）建设一座庭院式新大楼（34,000m2），地上六层，地下两层，外加一座可容纳800人的礼堂。该综合大楼位于7公顷绿地的中央，可以安全出入，不受当地交通状况干扰。
除了楼内外采用 LED 照明之外，设备设计考虑了在半地下室的设备区安装空气处理机组，以供给两个配电站；一个配电站为地下室供电，另一个供给大楼的其它部分。安装了混合空调系统，配室内吊顶终端和空气动力/空气过滤器实现室内空调。作为替代方案，采用一体化供热供冷系统，在那里这样的选择可能最有利于节能。总之，这种设计预先考虑了将来使用可再生能源的可能性。
医院

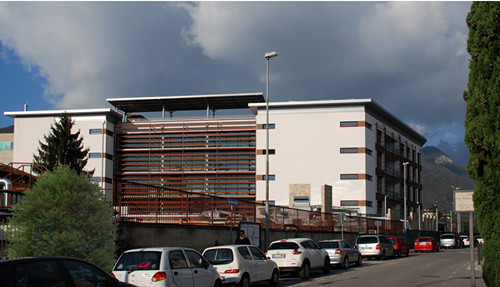

加瓦多市（布雷西亚）La Memoria 医院的医疗楼扩建项目采用竞标形式发包。大楼的规模为可以容纳新的住院病房（总计添加105个新床位）并能充分整合医院不同的功能区，并设计得能够通过提高系统效率，响应与建筑外壳的可维护性和合理利用能源相关的各个方面。
最根本重要的一点就是使用热泵，利用汲自地下含水层的地下水冷凝后回流入含水层实现节能。整套设备（3台热泵：2台350kW，1台200kW）能够充分满足新大楼的需要，保证显著地降低能耗。在病房大楼里，设备终端考虑采用吊顶辐射板实现冬夏两季的空气调节。
博物馆

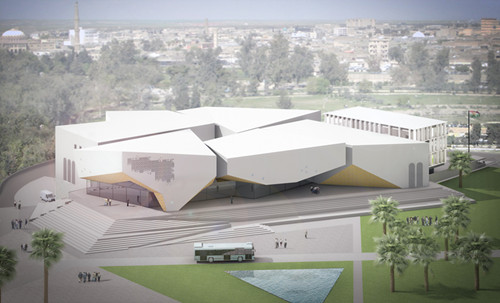

埃尔比勒市（伊拉克库尔德地区）国家博物馆项目的设计是古代城堡和商队旅馆的结合，从而形成了一个不规则楼群，楼体之间犹如刀切一般分隔，彼此通过一个高架平台连通，馆内包含了博物长廊（用于展出考古、历史和艺术）、一个会议厅、咖啡馆和图书馆。博物馆所有区域均由基于可逆式热泵的制冷制热机组和冷却塔构成的系统，供给传热液实现充分的空气调节。室内终端包括了辐射吊顶、主动式冷梁和暖风机，再加上中央和局部的空气处理机提供室内通风。监测系统的特点在于采用了旨在保护文物展品的气候控制方式。水暖系统预定供应饮用冷水（配水箱）、卫浴热水、和非饮用水（配水箱，兼供消防）。增压机组是变量型的。
医院

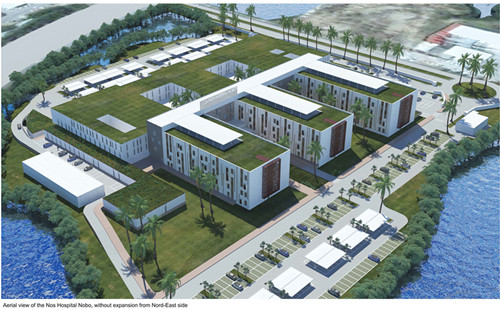

为加勒比地区库拉索岛（荷属安的列斯群岛）首府威廉斯塔德港口设计的新医院楼群（45,000m2）将为当地人设置300张病床和所有必要的医疗卫生设施，包括：急救、影像诊断、放射治疗、透析、理疗、外科手术单元、药房、普通病房和日间医院单元，还有培训中心、商店、办公室和公共餐厅及员工食堂。
设备设计综合了最现代化的技术，其目的减少能源对结构的影响。住院部和公共区域的空气调节采用低温辐射冷却系统。另外，对高度特殊的区域，采用传统的全空气空调系统。

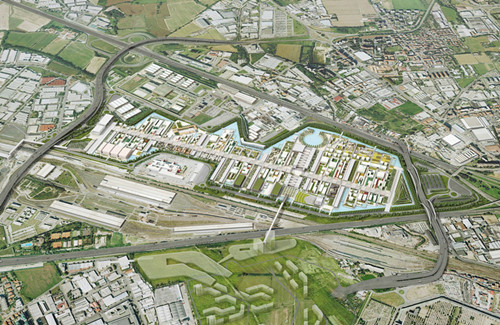

为了让这些展馆与辅助服务建筑顺利布局，规划了覆盖约110公顷面积的巨大基础结构，作为实际支持整个项目区域。将这一块狭长（东西方向长约2km，南北方向宽为350~750m）而形状不规则的板式基础列入了混合布局，而农业区、住宅居住区、餐饮商业区、工业生产区与运输和技术基本设施区共存于在该布局之中。
这是整个世博会中成本最昂贵（约1.49亿欧元）而最富争议的一项工程，但是从建筑、技术和环境角度来看也是最重要的工程，因为它构成了整个世博会项目中必不可少的基底。
基础的建造涉及重要的水文情况（地面河流和排污干渠改道，建造新的雨水井和排水沟，新建一个蓄洪用的地下蓄水池）和基础设施情况（为了重新敷设配电网、电信网和供水排污管网）。

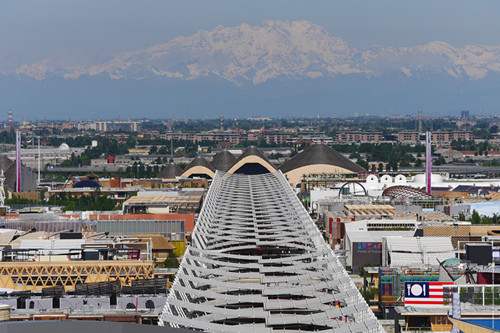

世博城的结构
这个地块的布局理念将食品生产地（乡村）与食品消费地（城市）联系了起来。世博城的内部布局是按照引导罗马人在波河平原殖民生活时的几何学原则展开，以两条相互正交的林荫大道为主轴线，在意大利广场形成十字交叉：
- Decumano 大道沿东西方向贯穿整个世博城，起到了联通大部分国家馆的作用；
- Cardo 大道比较短，连接意大利的各个展馆。
世博城内安装了一系列帆蓬遮阳，而沿 Decumano 大道和 Cardo 大道分布着世博会构成中的几个重点：
- 西侧为世博会中心，分布着大礼堂和表演区，位置靠近主入口；
- 竞技场之湖。这是一大片圆形水面，四周围绕着阶梯形看台，位置靠近意大利宫的边饰；
- 东侧为地中海山丘，这是一座人造山（高12m），站在山上可观赏世博会的全景。
- 南侧是露天剧场，用于举办露天活动和演出。
在这个板式基础上还分布着一些公共建筑:零号馆（用于引导性展示）、未来食品超市、儿童乐园和生物多样化公园。十九世纪的古别墅 Cascina Triulza 按照生态可持续模式进行了修复，配上了高效能源系统，专用于开展公民社区活动。
14个服务建筑，其中3个为地下建筑，为游客和员工提供了一切所需的服务：酒吧、餐厅、卫生间、零售店、急救和保安服务。其中，还包括安装了让流水顺幕墙流淌的设施，目的是降低周围区域的温度。
预备性工程和技术网络
两条穿过现场的小河改道流入新河床，流向世博区外，另因建造了一个地下蓄水池（蓄水量约20,000m3）而起到了蓄洪保险作用。此外，排污管线和钢架上的输电线或者改道或者埋入地下。
实施了这些预备性工程之后，就可以建造这个板式基础，藉此除了固定不变的用处之外，还能在整个基础内布置全部配电网（因需新建1个配电站和7个变压器柜和配电柜）、夜间内外照明电缆（电杆上约安装3,000个新灯具）、通信电缆（按智慧城市的格局布置 ITC 系统），当然还包括了水暖管网。
于是，敷设了四个不同的分配管网：饮用水、卫生-卫浴和灌溉、空调和消防安全。另外，与植物净化处理配套的污水收集排放管网。
特别是，基于各个展会地块的面积，尤其是与各个建筑的实际制冷负荷的关系，校准临时展馆空调用水的供应，这类展馆中的大多数采用的是冷冻机和冷凝式热泵机组。
饮用水
依靠米兰城市用水系统供水满足饮用水需求。饮用水（尖峰流量180L/s）先送至设在专用泵站内的增压泵组，然后泵入分配管网。增压泵组与供水管的入口相连接（入口保证最低压力0.15Mpa），其构成如下：
- 4台主泵（排量45L/s，功率50kW，水头70Mpa），运行速度固定，其中一台作为备用泵；
- 2台先导泵（排量35L/s，功率和水头与主泵相同），依靠变频器调速，以便根据实际负荷条件改变排量。
为保护电动水泵计，在增压泵组的上下游都配置了储气罐，有一台空压机供给压缩空气。在泵站中安装了抗结露的保温不锈钢管道（PN10）和铸铁阀门（PN16）。分配管网可以确保使用压力不低于0.2Mpa。较高的建筑（如意大利宫）都另外配备适当的增压泵组。
沿 Decumano 大道埋设地下管网：干线管道为球墨铸铁管道，并按照估计的需求量及待供应的展馆布置相应尺寸和位置的分叉管。该项目的最大用水流速为2.5m/s。如果可能增加管道，可以采用高密度聚乙烯塑料管（PEAD，PE100 PN16）。
在旁通管的上游和下游设置了水表和蝶阀，用于远程控制和用水计量。预期在展馆闭馆期间中断供水。在每幢建筑中，卫浴热水器都由饮用水管网供水。
水井和卫生用水汲水站
将饮用水管网与卫生用水管网分开的主要目的是利用现在可以提供的水资源，而不从市政管网中汲取饮用水。根据从该区域水井中汲取的水的特征，能够用于卫生-卫浴用途（用后排入下水道）和灌溉，但是，不能供人饮用（也不能回灌地下）。
在相关的地区，地下水的循环包括了两个含水层：上含水层（深度25~45m）和下含水层（深度55~80m）。根据综合水文地质情况，为2015米兰世博会确定的抽水量（同时抽水总流量320L/s，可以应对高峰需求269L/s）不会显著改变地下含水层的状态。卫生用水和灌溉用水利用相互分开的4口双筒新井供给（直径1,000m），第一个井筒汲取上含水层（不锈钢井筒DN300），第二个井筒汲取下含水层（不锈钢井筒DN400）。
汲取的地下水通过变径高密度聚乙烯塑料管道输送（直径250~400mm），输送到位于不同标高的两个大水箱里（每个1,000m3），它们也起到蓄能和保持汲水站压头的作用。相关的增压泵组与相关水箱的吸水口相连接。每个泵组的构成如下：
- 3台主泵（排量45L/s，功率50kW，水头0,70Mpa），运行速度固定，其中一台作为备用泵；
- 2台先导泵（排量5L/s，功率30kW；水头与主泵相同），变速运行。
在增压泵组的下游设置了4个预加载胶膜储气罐（每个500L）。用以保护电动泵，补偿低压头。在汲水站中，管道均为不锈钢材质并配置了铸铁阀门（PN16），而从汲水站和总分配管网引出的埋地管道均为高密度聚乙烯管（PE100 PN10）。
卫生用水管网
在通常条件下，利用一台常闭的闸阀截断沿 Decumano 大道埋设的主管道，以形成由一个汲水站供给的两个分管网。在这种场合，项目的最高流速为2.5m/s，最不利于使用的压力不低于0.2Mpa。水暖装置、计量系统、控制调节及使用安全连续方案这一切与饮用水管网都类似。
在为游客和员工提供服务的建筑物内（更衣室、卫生间、酒吧等），卫浴热水管网隐蔽敷设（走地板下或墙壁内）或走吊顶，管道采用聚丙烯保温瓦包覆。
每幢展馆都采用配备20kW电热丝的电气锅炉（2,000L）自主生产热水，凉水由饮用水管网供应。公众和员工所用的所有卫生龙头均采用脚踏控制。卫生洁具的排水管均采用高密度聚乙烯硬管（PN4），并配置二次通风。
消防站
将灭火范围分成四个功能区，利用供空调冷凝散热的同一个汲水站供给人工灭火的消防用水系统：两个消防站配备用水源和相关泵站；总配水管网；室外消火栓（UNI 70型），设置间距约60m，以及消防水泵用装置：安装在各个受保护建筑物内及其相关的管网上的室内消火栓（UNI 45）。
整个消防系统是根据在整个展会现场同时两处着火的假设设计的，所考虑的火险等级为UNI 10779的二级，即评估建筑物内存在着数量不可忽视的可燃材料，因而会造成中等程度的火灾危险。这种假设可与某幢建筑内发生三级火险（如意大利宫）同时出现，在这种情况下就可能要求提供的流量为38L/s的消防用水。
除了配置消防水箱之外，两个消防站各自配备了两个电动水泵，其中一个备用，利用安装在每根供水管道上的压力开关自动启动运行，按要求排量泵出0.85Mpa的水。此外，在每个消防站内，还配置了一台补给泵（排量1.5L/s，压头0.80Mpa）。
消防站的供电来自2015米兰世博会现场的总配电网，在紧急情况下，依靠 UPS 和发电机组（柴油发电机组）。在消防站内，还设有消防水箱水位控制调节装置和增压系统正确运行的控制装置。
消防管网
总配水管网为贯穿整个世博会现场的环状管网，由两个分支构成，一为高密度聚乙烯管道（PE100 PN16），另一为球墨铸铁管道，均从 Decumano 大道底下通过，连接这两个消防站。就管道的规格来讲，定为最高流速为1m/s。
主环路有6个维护操作点：设置闸阀的目的是永远不让两个消防站与环路分离。更多的二次环路借助于分列于每个展馆两侧的分支接头，从而确保为消防站供水。另外，在这种场合，万一需要维护作业，也不会中断二次环路的功能。总之，消防系统可以保证四个室外消火栓（每个5L/s）和三个展馆的室内消火栓（每个2L/s）同时使用，而供水流量为52L/s，总备用水量约400m3。此外，该系统可以确保消火栓的剩余压力，室外消火栓0.4Mpa，室内消火栓0.2Mpa，即便消火栓的位置离开消防站较远。
永久性建筑
冬夏季节空调所需的冷凝水管网沿 Decumano 大道轴线埋设于地下，服务于所有主要用户，包括永久性的和非永久性的。对于余下的所有临时性展馆，均采纳独立空调方案，依靠空气热泵或其它独立空调设备。
永久性展馆配备了冬季供热和夏季供冷的自主式空调系统，并与采用井水的一次环路连接（最大汲水流量：夏季242L/s；冬季203L/s）。因与多个专用水井连接，故地下水管网所提供的总流量为275L/s（990m3/h），也保证了卫生用和消防用水箱水位的恢复。
之所以在单幢永久性展馆内设置专用冷冻机组，其目的是利用水冷凝式系统，以求更适应各种需求，特别是：
- 自主式全空气空调设备系统；
- 变制冷剂流量空调系统（VRF）；
- 局部式空调设备系统（风机 – 盘管型）加冷冻机组。
临时性展馆
仅在2015年5月~10月期间使用的临时性展馆（总高峰制冷功率：23MWf，相当于消耗约29MW的制热功率）是为同类展团设计组织的，而由如下构成的系统提供服务：
- 位于区域北部、流量达到700L/s（520m3/h）的地表水收集、过滤和增压站；
- 与两根主供水管道相连接的配水管网，从主管道引出主分支管，再从这些分支管延伸出二次管路；
- 同样多的回水管道保证了回灌，并在多处注入2015米兰世博会周围的运河。
在汲水站内，汲水、沉淀、蓄水和增压单元连同潜水泵位于地下层。此单元有7台电动泵并联（每台420m3/h，其中一台备用），旋转运行，目的是维持压头恒定或按比例变动（H max：833kPa），并借助于一个或多个变频器调节转速，进而改变该部分的排水量。过滤单元（7个自净盘片式过滤装置加化学处理）设在地面层的专用房间内。
管网
在汲水站内，管道为碳钢刷漆。所有井水和地表水的埋地分配管网构成了一次管道和二次管道，采用高密度聚乙烯管（PE100 PN16），规格须达到2.5m/s最高流速。以下对确定管道规格的主要参数作一归纳：
永久性展馆的井水管网：
- 要求的供热功率6,009kW（同时使用率85% 5,108 kW）；
- 供热水能力239L/s（同时使用率85% 203L/s）；
- 换热器功率13,294kW；
- 进水温度15℃ /出水温度9℃；
- 要求供冷功率10,636kW（同时使用率85% 5,108kW）；
- 供冷冻水能力285L/s（同时使用率85% 242L/s）；
- 换热器功率11,300kW；
- 进口温度最低20℃，最高 25℃/出口温度最低30℃，最高35℃。
临时性展馆的地表水管网：
- 要求供冷功率28,472kW（同时使用率80% 22,778kW）；
- 最大排水功率35,895kW（同时使用率80% 28,716kW）；
- 冷凝水排量857L/s（同时使用率80% 686L/s）；
- 夏季换热器最低温度：进口20℃（max 25℃）；出口30℃（max 35℃）。
控制系统
汲水温度与回灌温度之间的规定温度差不得超过3℃。为此分别在运河的起点和终点设立了两个测温站，另外还对所适用的每个展馆安装了控制装置，分别由相关的控制调节系统控制。因此，为每个用户单位配置了：
- 带远程重复发送脉冲功能的涡轮式水表和根据管网的自平衡控制下游压力的阀门；
- 采用伺服关停蝶阀，能在展馆内或者远程自动截止关闭冷凝水的系统，以便在必要时或停展时中断对展馆和其它建筑的供水。
为了控制冷凝水回流温度（T≤10℃），在若干个连接点配置了能根据供水温度控制回水温度的系统，并在建筑物分叉口之前的供水管网与回水管网之间，安装伺服控制调整蝶阀。

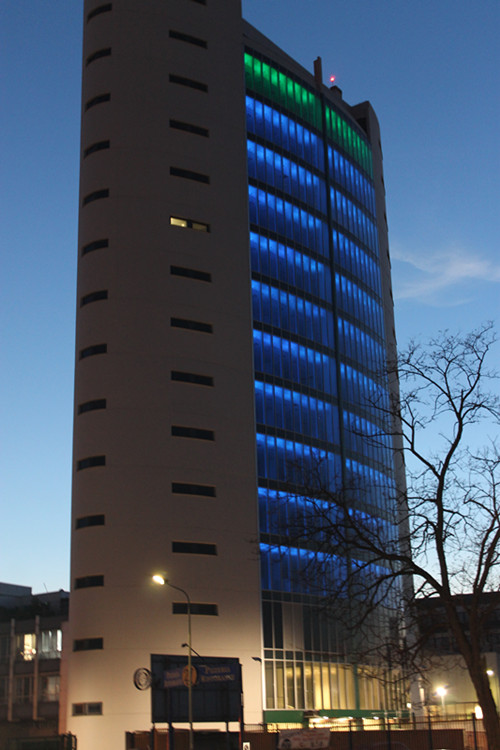

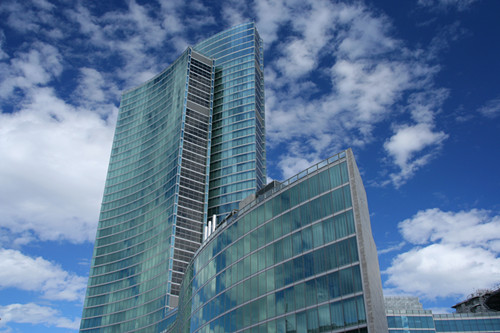

]]>该建筑按两半完全对称的椭圆形平面图建造，每一半有其自有的服务功能区域（卫生间、楼道、电梯）。大楼为全高连续玻璃幕墙和东西朝向，这两个建筑特征直接影响空调系统的设计。透明和不透明的幕墙为透光率0.7W/m2.K的低辐射中空玻璃构成，其卓越的隔热特性大大减少了热负荷。此外，依仗玻璃本身的高遮阳性能（太阳能吸收因数0.34），有可能抑制冷负荷。同一楼层的朝南一面和朝北一面按相反方式利用空调系统，从而能够确保对这两个区域内的温度实现差别化控制。
开路??? 地热系统
利用配备热泵的两个冷冻机组组成的开路地热系统为大楼空调系统制取一次传热液，将地下水用作为夏天的排热工具和冬天的供暖热源。地下水按15℃温度从深井汲上（使用一台变频器变速的潜水泵）而排入一条地面河道。深井水回路利用一台板式换热器与冷冻机组的一次回路相隔离。
冷冻机组能够同时生产7℃的冷冻水和45℃的热水。由于有冷冻水水箱和热水水箱这两个蓄水水箱，能够随时供给空调系统所需要的传热液。只是在某些时候楼内不会要求同时供暖和供冷，因此地下水回路会缺少能量平衡。用地下水热泵实现地热供电，保证了很高的能效，总体上减少了对当地的环境影响。
冷冻机组安装在地下室的设备区。每个冷冻机组能够提供约580kW的冷能和670kW的热能，机组配备了双螺杆压缩机和冷媒HFC134a的工作回路。
冷冻水分配管网起自表冷器。由此起分成两个二次回路，于是，分别供给空气处理机组的换热器组和冷梁。对于空气处理机组的换热器组供应7℃冷冻水，以确保一次风除湿，而供给冷梁的却是15℃的冷水，是通过与系统回水回路连接的三通混合阀获得的。45℃热水的分配管路除了供给空气处理机组和冷梁之外，还供给安装在卫生间中的散热片。
利用安装在供冷供热站内的电动泵保证冷热水的循环流动，二次回路的电动泵是变频器变速的电动泵。
采用冷梁的系统
室内空调选用主动式冷梁，齐平嵌入吊顶安装。选择这种形式的空调终端（无过滤器、凝水盘和风扇）既可以确保达到高度舒适的温湿度、噪声和空气质量条件，又能实现低能耗并降低维护成本。
四管式配水系统能够通过独立的管网，同时将输送中的热水和冷冻水供给终端，因而可以独立的方式保证每个季节中每间房间要求的温度条件。
此外，每根冷梁按照夏天最低16℃温度、冬季最高20℃温度，供给流量35L/s的一次风。为满足室内负荷，每层安装26根冷梁，长度为2,400–3,000mm。2,400mm型式的供冷功率为1,364W，供暖功率为988W，驻留区的声压级为24.5dBA，而3,000mm型式的供冷功率为1,590W，供暖功率为1,130W，声压级为29dBA。
冷梁的尺寸和设置位置基于对室内空气流动的动态模拟而定，以确保驻留区内的剩余空气流速不超过0.15m/s。冷梁上拥有不少定向翅片，可根据工作位置和滑动调节装置调节进风模式，改变进风孔的孔径，细分两条风道的不同的进风量。为了可以调整风量，每根冷梁都配置了一个压力口（用于读出风量数据）和一个光圈式挡板。这样便可完美地调试冷梁并在将来万一修改空调指标时可以重新调整。
至于水暖回路，每根冷梁都配置了二位二通阀，通过设置在室内的一个温度探头，由电子控制器调整控制阀的动作。冷梁的冷冻水进口温度始终维持在15℃之上，以避免室内潮气结露的风险。此外，为了更安全起见，在冷冻水进口处安装结露检测探头，一旦感测到冷凝形成，便发信关闭阀门。水暖回路配置了平衡阀，以平衡每个楼层的水流量。
一次风
供给冷梁的一次风处理机组须保证卫生换气并控制室内湿度，还要进一步为室内供冷，这样空气有可能以16℃以下的温度连续输入室内，而高效率的引流作用可以使引入的空气与室内空气混合，避免出现穿堂冷风。
考虑设置两个处理机组，安装在地下二层的设备区，每个机组的处理能力为25,000m3/h。这两个机组分别负责大楼的左面区域和右面区域的空气处理，除了针对办公区之外，还服务于底层和一楼的公共空间。
空气处理机组结构中有送风和回风两个附加单元。送风单元的构成中包括旋转式换热器、两级高效过滤G3+F8、预热段、冷却段、带浸入式电极加湿器生产蒸汽的等温加湿段、后加热段及配备变频器的送风机。然而，回风单元中却设置了配备变频器的抽风机和保护同流换热器的高效过滤段G3。在送风风道和回风风道上安装了七级消声器。通过设置在幕墙中的隔栅取得新风和排出废气，为此相应组入了带消声器的静压箱。
夏季，空气处理机组将从户外抽入的新风冷却到饱和温度（13-14℃），以确保室内除湿，然后，因冷冻机组余热生产的热水供给后加热段而慢慢地被加热到16℃。
处理后的新风经保温包覆的镀锌钢板风道网，送向各个楼层，而风道固定在立柱上，穿过两个竖井，然后沿水平一直伸入吊顶中。
污浊空气借助墙上隔栅和通风阀分别从办公室和卫生间向外抽出。卫生间依靠由冷梁的热水管网供给的铝散热片和恒温阀实现供暖。
大厅和会议室

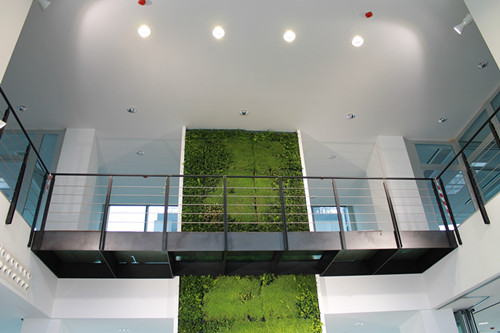

设在一楼会议室的空调设备为嵌入型主动式冷梁，连接与办公室用相同的风道网和水管网。相反，底层各区（大厅、会议室和休息区）是由四管式风机盘管系统和一次风实现空调，也是连接与办公室用相同的风道网和水管网。
在会议室和休息区内，通过装在吊顶上的高诱导线型风口出风，而双高入口大厅利用长喷嘴风口喷风。此外，双高大厅的供暖采用的是辐射地板。
监控系统
全部空调系统都依靠基于独立型微处理数字控制器（DDC）的 BMS 监控系统，通过 BacNet 协议实施管理。供热供冷中心的控制器管理着冷冻机组和循环泵的运行和对二次回路温度的控制。特别是，通过操作三通混合阀，控制冷梁的冷冻水供给温度。在冬季，根据外界气温，基于温度曲线设定为45-35℃，校正冷冻水温度。而且，总是有可能将冷冻水供给温度设定为恒定值。
在夏季，将冷冻水的供给温度控制到15℃的固定点，然而，在这种情况下也有可能根据外界气温校正供给温度，譬如，当供给温度下降到低于26℃时提高此温度。
空气处理机组的调节是依靠安装在供热段、供冷段和加湿段中的内部温湿度探头、数字控制器和二通阀而实现的。
根据外界气温，基于设定在20℃（气温-5℃）-16℃（气温35℃）之间的温度曲线，校正补偿送风温度，控制系统依照后加热段中的阀门状态而动作。
为了控制楼内条件，各个区域都配备了带显示的恒温器，按照相对于集中控制设定温度21℃（冬季）和26℃（夏季）偏差+/-2℃的程度，对室内温度作个性化管理。
配备了个人电脑的监控系统不仅用于确定运行设定点与远程显示信号和报警，而且还可实施能耗计费、能源分析和趋势预测，并能为日常维护作业编程。
